JH水冷凈化型恒溫恒濕機組

產品優勢Product advantage

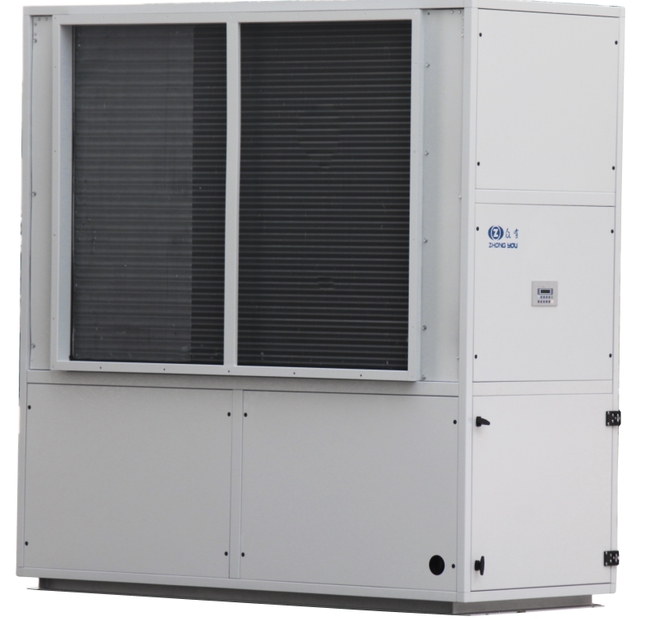

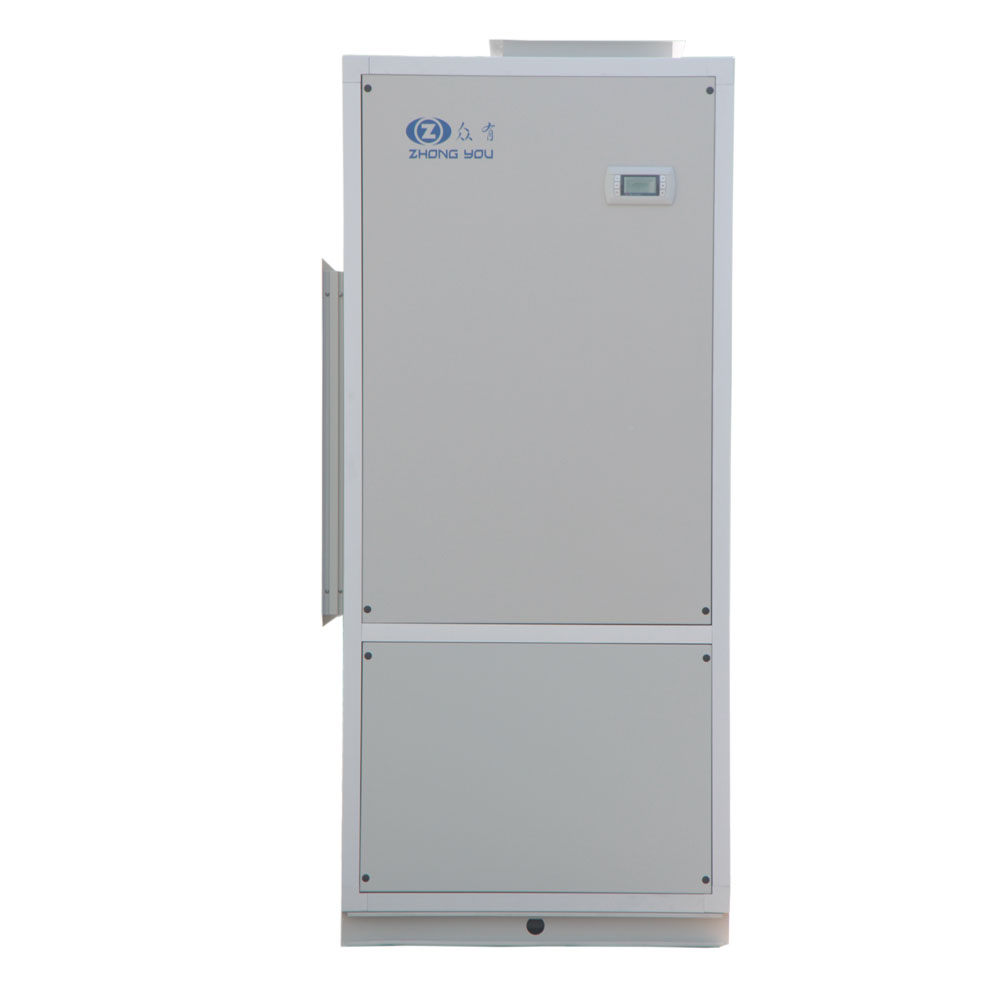

JH水冷凈化型恒溫恒濕機組

機組概況：

本系列單元式空調機組系我公司總結多年空調研發經驗，在原有恒溫恒濕空調機組的基礎上，結合最新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。可廣泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。

工作原理：

恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;

400-021-9919 021-62255526 1514463928

產品介紹
應用說明

凈化型恒溫恒濕空調機組簡介：
1、采用世界名牌轉子式及渦漩式壓縮機，高能效比,與傳統的往復式壓縮機相比節能20%,冷量更充足,運行噪音更低,更可靠,壽命更長;采用自動熱力膨脹閥、干燥過濾器．閥門等制冷元件，能充分發揮壓縮機效能并有效保護壓縮機。
2、風機由外轉子電機直聯驅動，具有噪聲低、風量大、效率高、結構緊湊、等優點；能克服皮帶打滑、松脫、更換等問題。
3、高性能電子電極加濕器：不滋生細菌，對室內空氣無污染；對水質無特殊要求，無需水處理；獨立加濕器控制板，自動定時換水清洗，延長使用壽命，能自動根據加濕要求控制水位及加濕電極電流，實現高精度控制，真正滿足高精度要求；
4、完善保護裝置確保設備安全運行：電源缺相、錯相、壓縮機過流、高低壓力、延時保護、風機過載、電加熱過熱、壓差式缺風保護裝置等；
5、配備完善的運行及故障指示燈、開關，操作一目了然；

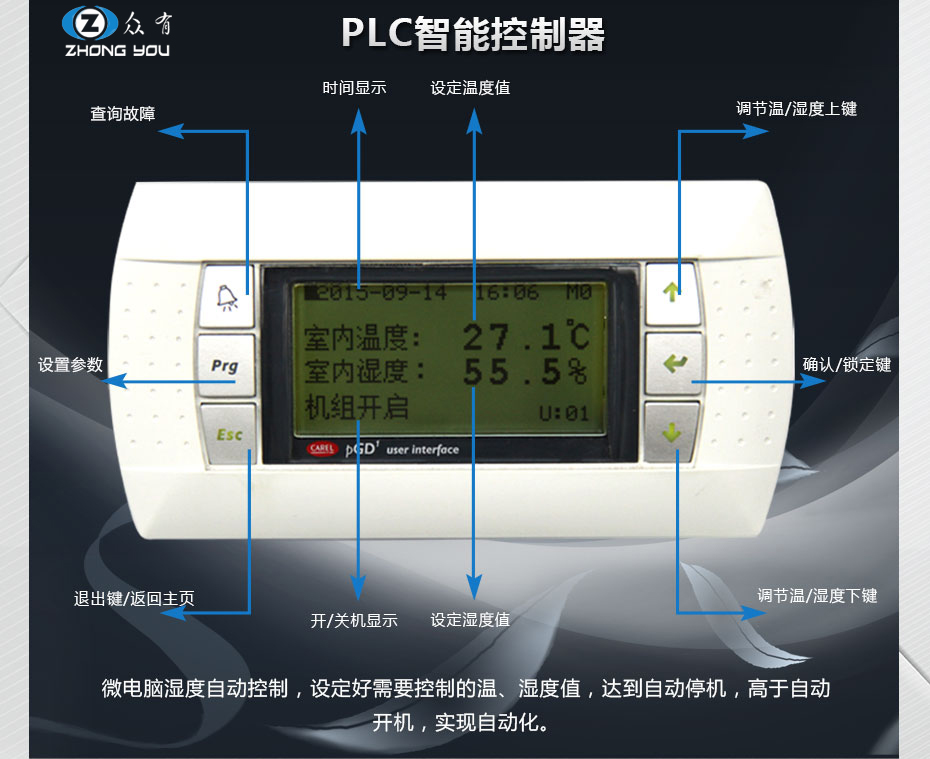

6、進口微電腦精密控制器：液晶溫濕度顯示，用戶參數設定，操作簡便控制精確；高精度溫濕度傳感器，能自動實現溫濕度控制；進口名牌接觸器、繼電器等電器元件；
7、全不銹鋼冷凝水盤及底部水盤，靜電噴涂的板金外殼；
8、機組分為水冷式，分體風冷式及一體式風冷結構以適應不同的使用場合要求；
9、機組冷量范圍:2.5KW～144KW 控制范圍：15℃～30℃，30～70%RH。

型號編制說明：

型號舉例：JH8N 表示名義制冷量為8kW的壓縮機置于室內的水冷凈化型單元式空調機組。

產品特點：

壓縮機

選用高性能進口全封閉活塞式壓縮機，安全、可靠、能效比高。

風機

采用高性能、低噪音的離心風機，具有風量大，靜壓高、噪音低和運轉平穩等優點。

換熱器

采用我廠引進美國OAK生產線加工，使換熱器的換熱效率大大提高。

外殼

室內機：

采用我廠引進的日本AMADA設備加工，確保外型質量。框架采用國內外流行的鋁合金框架結構，整體結構緊湊，極富現代氣息。

室外機：

換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用不銹鋼材質或優質鋼板經烤漆處理，機組露人放魯永無生銹之慮。

加濕器

選用高性能加濕器，功耗小、加濕區大、安全、可靠。

加熱器

采用加肋高效電熱管，體積小、熱效率高。

制冷配件

膨脹問、過濾器、電磁閥、高低k控制器、壓力表等全部選用進口名牌配件。

融霜
機構

采用高可靠性的元器件及高性能的控制方式，以保證融霜的安全、可靠，以及霜層處理完全、徹底，從而增加機組的換熱性能。

保溫層

采用聚乙烯高發泡材料，導熱系數小，耐水性能高，抗老化、阻燃、無毒。

控制
方式

采用高性能叫編程控制儀表。控制精度高，時靠性好。控制儀表都預留有遠程控制接日，可方便用戶遠程集中控制，節省管理人力。

JH型恒溫恒濕機性能參數表：

型號		JH8				JH15			JH22		JH30			JH45			JH60				JH70					JH90					JH115					JH135					JH150					JH175				JH200
制冷量	KW	7.8				14.5			21.6		29.5			44.5			59.5				70.0					89.5					115					135					150					175				200
能量調節	%	100,0														100,50,0
制熱量（電加熱）	kw	6				8			10		12			22.5			27				36					48					48					60					66					75					90
風量	m³/h	1500				3000			4000		6000			8000			10000				13000					15000					20000					27000					27000					30000					36000
機外靜壓	Pa	250	700			250		700	250	800	250	800	250		850	250		950		300			950		300			950		350			950		350			950		350			950		400			1000			400		1000
機組噪音	dB(A)	58		71		64		74	68	76	69	77	70		77	71		78		72			78		72			80		71			79		73			80		74			81		75			82			75		82
溫控范圍及精度	℃	18～25℃ ±0.5-1.0℃
濕控范圍及精度	℃	50-70%±5-10%
使用電源		～380V,50Hz,三相四線制
壓縮機	類型	全封閉渦旋式
	數量	1														2																																3/2
	功率kw	2.25				3.7			6		7.6			12			15				18					22.5					30					37.6					41.1					44.8				52.2
制冷劑	類型	R22/R407C
	節流方式	熱力膨脹閥
蒸發器	型式	銅管套鋁翅片
冷凝器	型式	殼管式
	水量t/h	1.8				3			5		6			9			12				15					20					26					30					33					38				44
	管徑DN	Rp1-1/4														Rp1-1/2							Rp2																									DN80
風機	類型	低噪音離心式（皮帶驅動）
	數量	1
	功率kw	0.75			2.2		1.1	3	1.5	3	2.2	4		3	5.5		4.4		11			6		11			8		11			6		15			8		22			11		22			15		30			22		30
空氣過濾器	類型	初效+高中效
外形尺寸mm	長	980							1450						1950			1950										2300										2700										3340
	寬	1220							1170						1670			1670										1870										1870										2200
	高	1550							1550						1760			2200										2300										2450										2500
重量	KW	270				400			500		550			770			850					1250					1350					1850					1950					2100					2350					2700

機組名義工況：

機組類型	室內側		室外側				備注
	室內側		水冷式		風冷式		備注
	干球溫度℃	濕球溫度℃	進水溫度℃	出水溫度℃	干球溫度℃	濕球溫度℃
H	23	17	30	35	7	6	--
L、R	27	19	30	35	35	--	制冷工況
R	--	--	--	--	7	6	制熱工況

注：L型機組為單冷型，無加熱裝置及制熱量。
